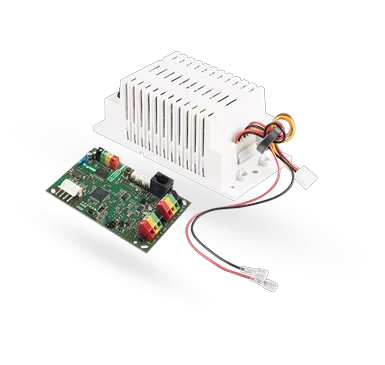

Unitate extindere, realimentare, izolare cu galvanica BUS JA-120Z

Unitate extindere, realimentare, izolare cu galvanica BUS JA-120Z

Unitate extindere, realimentare, izolare cu galvanica BUS JA-120Z

Tip produs: Modul electronic cu sursă de alimentare JA-83PWR inclusă

Compatibilitate: Sistem JABLOTRON 100+

Adresare: Dispozitiv adresabil, ocupă o poziție în sistem

Carcasă recomandată: PLV-CP-L (plastic)

Curent maxim de ieșire: 2 A

Ieșiri magistrală: 2 blocuri de borne independente, până la 500 m fiecare

Izolare: Galvanică pentru bornele de ieșire, compensarea diferențelor de potențial și izolare de siguranță a magistralei

Acumulator de rezervă: Până la 18 Ah

Alimentare: 90–250 V AC (sursă JA-83PWR)

Putere absorbită: 50 VA

Siguranță: T1.6 A / 250 V, 5 × 20 mm

Intrare:

Alimentare din magistrala centralei: 12 V DC (9–15 V)

 Consum în standby: 10 mA

 Consum pentru dimensionarea cablului: 10 mA

Ieșire:

 Tensiune: 13,7 V DC

 Ripple maxim: 0,1 Vpp

 Curent maxim: 2 A

 Izolare galvanică: 4 kV

Acumulator:

12 V, 7–18 Ah

 Tip: plumb-gel (SLA)

 Prag baterie descărcată: ≤10,9 V

Protecție la descărcare profundă: ≤9,7 V

 Timp încărcare: <72 h (80% pentru 18 Ah)

Dimensiuni și greutate:

PCB: 102 × 66 × 14 mm, 45 g

Sursă JA-83PWR: 170 × 80 × 65 mm, 360 g

 Carcasă recomandată PLV-CP-L: 357 × 297 × 105 mm (nu este inclusă)

Clasificare: Grad de securitate 2, Clasa de mediu II

Mediu de utilizare: Interior

Temperatură de funcționare: -10 °C...+40 °C

Umiditate: max. 75% RH, fără condens

Standarde: EN 50131-1, EN 50131-6, EN 60950-1, EN 50130-4, EN 55022

Certificare: Trezor Test s.r.o. (3025)
